Como trocar os botões e analógicos do DualShock 4

Com o tempo, pode ocorrer um desgaste natural, principalmente da parte superior dos analógicos, deixando-os em más condições. O ideal é efetuar a troca deste componente, ao invés de comprar um controle novo.

Ensinamos, passo a passo, como abrir o DualShock 4 e trocar os botões danificados ou por motivos estéticos.

Mas, antes de começarmos, é necessário um aviso fundamental: de acordo com o manual do produto, caso ele seja aberto por pessoas não autorizada, ele perde a garantia. “A garantia é perdida quando: produto foi modificado ou consertado por pessoal não autorizado pela Sony“.

Dessa forma, recomendamos, em primeiro lugar, a busca de uma assistência oficial e especializada no produto :)

Quer saber mais sobre os termos da garantia?

• Termo de Garantia (PlayStation 4)

Pois bem, avisos feitos e você estando ciente de tudo, vamos aos componentes e ferramentas necessárias:

• Chave Phillips de ponta pequena;
• Ferramenta plástica para abrir travas de equipamentos;
• Opcional: Pinça para trabalhos em eletrônica – ferramenta facilitadora para soltar flats e encaixar peças pequenas (como as molas dos gatilhos)

Passo 1

Com o auxílio da chave Philips, remova os quatro parafusos localizados na parte de trás do controle. Armazene-os em algum recipiente seguro.

Passo 2

Insira a ferramenta plástica entre as cavidades do apoio esquerdo do controle, colocando um pouco de pressão até que as duas partes se desencaixem. Passe a ferramenta pela abertura para estender até os analógicos. Repita o mesmo processo para o outro lado.

Passo 3

Realize o mesmo procedimento anterior na parte superior do controle, próximo ao touch e aos gatilhos. Ao soltar as duas partes, atenção para o cabo que permanece conectado à placa da parte de baixo do controle. Abra com cuidado para não danificar ou mesmo romper o fio.

Três partes pequenas ficarão soltas: 2 molas dos gatilhos e 1 peça extensora do botão Options. Guarde-as em um local seguro.

Passo 4

Cuidadosamente, desconecte o cabo flat que conecta a parte que contém os botões (direcionais, analógicos, touch, etc). Depois de separar as duas partes do controle, deixe de lado a parte inferior.

Passo 5

Ao lado da bateria, é possível observar dois cabos (preto e vermelho) que conectam a bateria à placa por uma espécie de conector. Para remover, basta balançá-lo suavemente para os lados forçando também para cima.

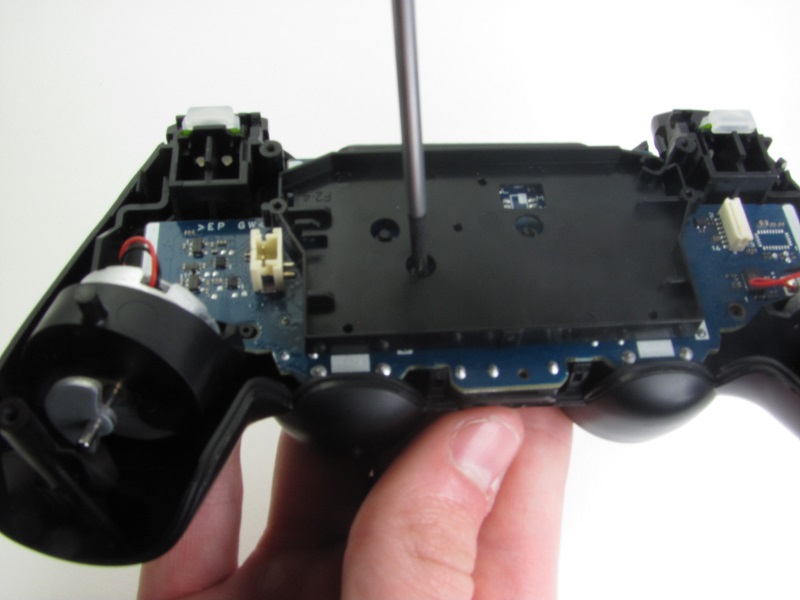

Passo 6

Passo 7

Delicadamente, desconecte o cabo flat (uma fita branca com a ponta azul) puxando-o com cuidado (se possível utilizando a pinça sem corte).

Observação: durante a remontagem desta parte, após a finalização da troca dos botões, será necessário remover a parte plástica para conseguir visualizar o conector.

Passo 8

Após desconectar o flat, será possível separar a placa do controle da parte frontal, onde os botões estão localizados. Cuidado para não virar a frente de uma vez, para que os botões não caiam e se percam pelo chão.

Outra atenção especial é no armazenamento dessa placa, pois anexo a ela estão os motores responsáveis pela vibração do controle. Coloque-a de forma a não forçá-los e não causar danos.

Passo 9

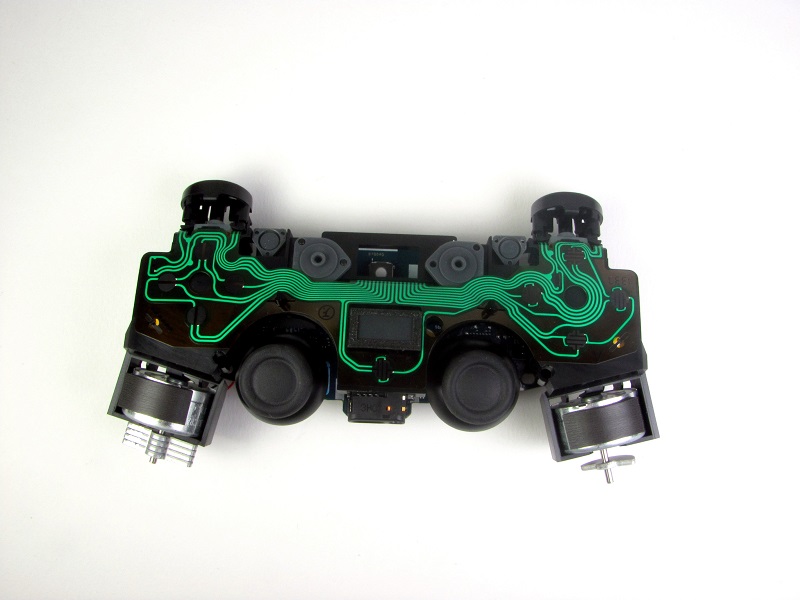

Desmontagem bem sucedida! Neste momento, estamos com o DualShock 4 em três partes:

• Placa mãe
• Capa frontal
• Capa traseira

Passo 10

Finalmente o momento de trocar os botões. Comecemos pelos representados pelas figuras geométricas (quadrado, círculo, triângulo e xis). Note que, antes dos botões, é necessário remover uma “capa de silicone” que é a responsável pela suavidade no toque dos botões.

Após removê-la, o acesso aos botões estará livre para que a troca seja efetuada.

Passo 11

Do outro lado, com os botões direcionais, repita o mesmo procedimento do passo 10.

Passo 12

Para remover os botões SHARE e OPTIONS, utilize a pinça para retirá-los com precisão, por se tratar de um pequeno pino.

Passo 13

Passo 14

Os analógicos estão localizados junto à placa. Eles são encaixados e, para remover, basta puxar delicadamente peça até que esta se separe da placa e seja possível encaixar a nova.

Para os usuários mais pacientes, que gostam e SABEM manusear pequenas peças, este procedimento pode ser bem simples, exigindo apenas cautela e uma certa sensibilidade, visto que os componentes envolvidos são pequenos e frágeis.

Os que não são ambientados neste mundo de “assistência em casa” podem achar um pouco mais complicado, porém, seguindo rigorosamente o passo a passo e separando um bom tempo livre e doses de paciência, obterão êxito no trabalho! Mas sempre reforçando os aspectos inerentes aos termos de garantia: “abriu, perdeu!”.

Imagens: Ifixit.com
